مدلهاي ArtCAM Pro

دو روش اساسي براي ساخت مدلهاي سه بعدي در نرم افزار ArtCAM Pro وجود دارد. روش اول ساخت مدل سه بعدي با استفاده از اجزاي برداري و Bitmap و توسط دستورات داخلي نرم افزار مي باشد. روش دوم ساخت اتوماتيك مدل سه بعدي بر اساس اطلاعات Bitmap و با استفاده از ورود مستقيم فايل هاي تصويري ( مثل BMP و JPG ) مي باشد.

در اين قسمت با روش كار با مدلها در نرم افزارArtCAM Pro آشنا مي شويد.

موقعيت دهي در ArtCAM Pro

در اين قسمت با روشهاي متفاوت موقعيت دهي يا Positioning در نرم افزار ArtCAM Pro آشنا مي شويد. موقعيت دهي در ArtCAM Pro فقط در خصوص بردارها امكان پذير است. پس از انتخاب هريك از دستورات برداري مانند خط ، دايره و ... لازم است موقعيت نقاط كليدي دستور كه جزئ برداري با آنها تعريف مي شود مثلاً مركز در مورد دايره، به نرم افزار اعلام گردد. براي اينكار ميتوان با ماوس يك نقطه را به دلخواه روي صفحه دوبعدي انتخاب كرد يا از روشهاي موقعيت دهي اختصاصي ArtCAM Pro استفاده كرد.
بيشتر بدانيد...

چيدمان صفحه كاري ArtCAM

نرم افزار ArtCAM شامل امكانات مختلفي براي كار با اطلاعات گرافيكي مختلف Bitmap و Vector مي باشد.
artcam داراي دو فضاي كاري مختلف دوبعدي (2D View) و سه بعدي (3D View) مي باشد. اطلاعات گرافيكي در فضاي دو بعدي به مدل سه بعدي (Relief) تبديل مي شوند. مدل سه بعدي در فضاي 3D view ديده مي شود. فعاليتهاي اصلاحي روي Relief هم در فضاي سه بعدي انجام مي شوند.
براي اطلاعات بيشتر اينجا را كليك كنيد...

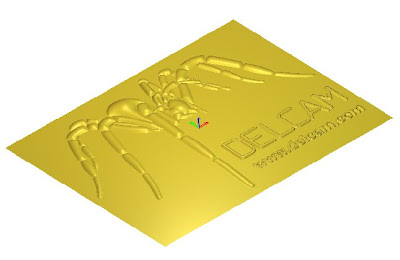

لوگوي شركت DelCAM plc توسعه دهنده نرم افزار ArtCAM Pro كه توسط نگارنده سه بعدي شده است.

تعاريف اوليه

بردارها (Vectors)

اطلاعات تصاوير Vector، با استفاده از فرمول‌هاي رياضي توليد مي‌شوند. اشكال و تصاوير در روش‌هاي برداري، اجزاي هندسي هستند كه شامل شماري از نقاط،خطوط، دايره و ‌يا منحني هستند. مدل‌هاي ‌ايجاد شده به دليل مبناي رياضي توليد، بسيار انعطاف‌پذير هستند و به راحتي جابجا مي‌شوند. ArtCAM قالب‌هاي زير را براي اطلاعات Vector مي‌پذيرد:
· فايل‌هاي ترسيمي شامل خروجيهاي نرم‌افزار (Power SHAPE و AutoCAD (*. dxf
· فايل‌هاي *. cps
· فايل‌هاي دوبعدي (AutoCAD*. dwg)
· فايل‌هاي Adobe Illustrator image). ai)
فايل‌هاي‌. wmf

Bitmap
تصاوير Bitmap شامل ‌يك سري اطلاعات از نقاط به‌صورت جداگانه شامل موقعيت نقطه همراه با رنگ آن نقطه مي‌باشد كه در مجموع تصوير را تشكيل مي‌دهند. جزئيات بيشتر در اينگونه تصاوير با تعريف نقاط بيشتر ميسر است. هرچه تعداد نقطه‌هاي موجود در ‌يك‌ اينچ مربع كه به dpi موسوم است بيشتر باشد، دقت ‌يا به اصطلاح Resolution تصوير بالاتر مي‌باشد. تصاوير Bitmap از همتاهاي Vector خود حجيم‌تر هستند. ‌اين موضوع شايد در خصوص فايل‌هاي كوچك خيلي مهم نباشد، ولي در مواردي مي‌تواند دردسرساز شود.
ArtCAM مي‌تواند مدل‌هاي سه‌بعدي را از فايلهاي دوبعدي Bitmap و بر اساس رنگ آن توليد نمايد. مبناي سه‌بعدي سازي فايل‌هاي Bitmap در ArtCAM، دقت (Resolution) است. ArtCAM قالب‌هاي زير را به عنوان Bitmap قبول مي‌كند.
· (. bmp) Window Bitmap
· تصاوير (. tif) TIFF
· تصاوير (. pcx) PCX
· تصاوير (. gif) CompuServe
تصاوير JPEG (. jpeg‌يا‌. jpg)

Relief

مدل‌هاي سه‌بعدي ساخته شده در ArtCAM كه مي‌توانند از هر‌يك از اطلاعات Vector‌يا Bitmap ساخته شوند، Relief ناميده مي‌شوند. در مجموع‌يك Relief بسيار شبيه‌ يك Bitmap است. از ‌اين جهت كه ساختار Relief مانند Bitmap از نقاطي تشكيل مي‌شود كه ارتفاع هم دارند. هنگام ساخت Relief، علاوه بر اندازه‌هاي دوبعدي فايل، Resolution هم تعيين مي‌شود و ‌اين مبناي دقت مدل سه‌بعدي و نهايتاً قطعه ماشين‌كاري خواهد شد. Relief در نرم‌افزار ArtCAM، با پسوند‌. rlf نگهداري و ارائه مي‌شوند.

روش كار در ArtCAM Pro

همانطوريكه مي دانيد، دو روش متفاوت براي نشان دادن ‌يك تصوير گرافيكي در كامپيوتر مورد استفاده قرار مي‌گيرد. در حالي‌كه اغلب نرم‌افزارها فقط با‌ يكي از دو روش كار مي‌كنند، ArtCAM هر دو روش را مورد استفاده قرار مي‌دهد. اين رفتار تقريباً مثل نرم افزار Corel Draw است. ‌اين دو روش Bitmap و Vector هستند. ArtCAM هر‌يك از اين دو روش را براي ساخت مدل سه‌بعدي استفاده مي‌كند. ‌اين نرم‌افزار مي‌تواند تصاويري را كه با هر روش ساخته شده باشد را به ديگري تبديل كند.
تفاوت اصلي اين نرم افزار با نرم افزاري مثل Corel، توليد مدل هاي سه بعدي از تصاوير گرافيكي دوبعدي(Vector يا Bitmap) مي باشد. مدل سه‌بعدي كه بر اساس Bitmap و Vector در نرم‌افزار ساخته مي‌شود Relief ناميده مي‌شود. Relief براي ماشين‌كاري مدل سه‌بعدي (سه محوره)استفاده مي‌شود.
فرمت اجزاي سه بعدي در ArtCAM Pro از نوع STL است.بنابراين كار با آنها بسيار راحت است.

Art CAM Pro در‌ يك نگاه

ArtCAM Pro‌يك نرم‌افزار منحصر به فرد است كه به كاربر اجازه مي‌دهد با سرعت و سهولت، احجام و اشكال سه‌بعدي را با كيفيت بالا بر اساس نقشه‌هاي دوبعدي برداري (Vector) ‌يا تصاوير عددي (bitmap) بسازد. همچنين ‌اين نرم‌افزار مي‌تواند كد و برنامه مورد نياز‌ يك دستگاه فرز ‌يا حكاكي CNC را توليد نمايد و بدين‌ترتيب قطعه به‌صورت فيزيكي ساخته شود. ‌اين قطعه مي‌تواند ‌يك پلاك، ‌يك قطعه جواهر و ‌يا قالب ظريف و دقيق براي ‌يك فعاليت طلاسازي باشد.

حتي در مواردي كه ظاهر كاردستي (Hand-finished) مورد نياز باشد، استفاده از ‌اين نرم‌افزار، كار را شتاب مي‌بخشد. ‌اين نرم‌افزار به هنرمند اجازه مي‌دهد وقت بيشتري را صرف جزئيات كار نمايد و فعاليت‌هاي وقت‌گير ديگر را به نرم‌افزار واگذار نمايد و به او ‌اين امکان را مي‌دهد تا در بازار رقابتي كه امروزه حاكم است، كارهاي متفاوتي ارائه نمايد.
